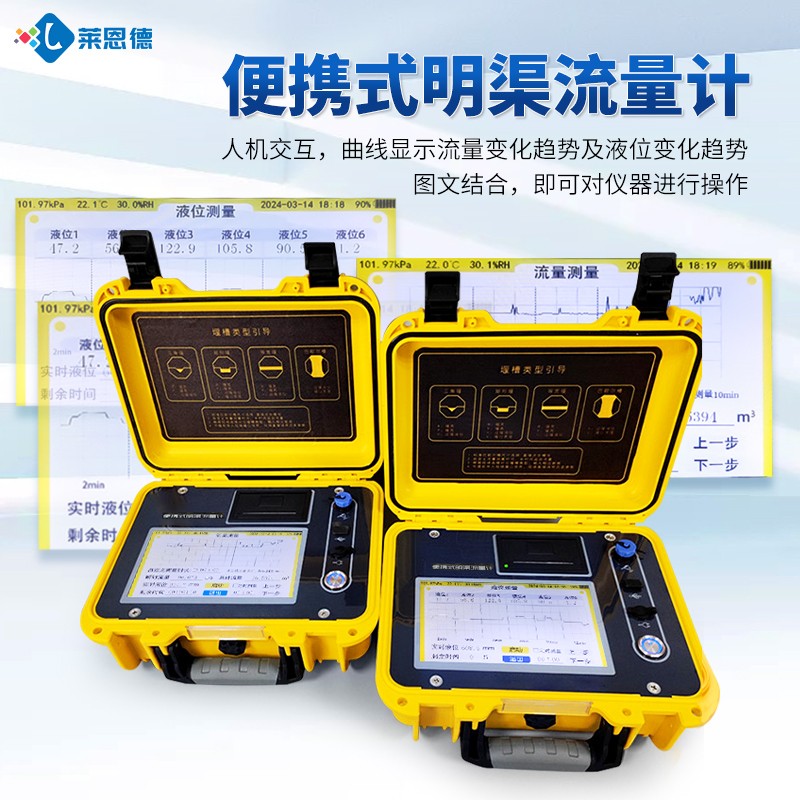

新品-便携式明渠流量计

　　便携式明渠流量计在水资源管理、环境监测、工业生产及水利工程等领域，明渠流量的精准测量是实现科学调度、合规排放与高效管理的核心基础。便携式明渠流量计作为一种非接触式流量测量设备，凭借其无需侵入流体、安装便捷、维护量小、环境适应性强等显著优势，已逐步替代传统接触式测量仪器，成为明渠流量监测的主流选择。本文将从测量原理、核心技术参数、典型应用场景、操作选型要点、维护保养及故障排查等方面，对便携式明渠流量计进行全面技术解析，为行业从业者提供专业参考。

　　一、便携式明渠流量计的测量原理：非接触式流量监测的技术逻辑

　　明渠流的本质是流体表面与大气直接接触、靠重力驱动的流动形式(如天然河道、人工渠道、市政排水管网等)，其流量计算遵循基本公式 Q = v×A(Q 为流量，v 为流体平均流速，A 为过流断面面积)。便携式明渠流量计的核心设计逻辑的是通过超声波技术精准获取流速或水位数据，再结合过流断面参数推导流量，主要分为两大主流技术方案，适配不同工况需求。

　　(一)传播速度差法(时差法/相位差法)

　　该方法利用超声波在顺水流与逆水流方向的传播速度差异计算流速。设超声波在静止流体中的传播速度为 c，流体流速为 v，换能器与水流夹角为 θ，则顺流传播速度为 c + vcosθ，逆流传播速度为 c - vcosθ。通过测量两种方向的传播时间差(Δt)或相位差(Δφ)，即可反推出流体流速。

　　适用场景：流体清洁均匀(如清水渠道、处理后尾水)、无大量悬浮颗粒或气泡，且渠道断面规则、水流稳定的工况。该方案测量精度高、稳定性好，部分型号响应速度可达到 0.5 秒以内，适合长期精准计量。

　　(二)多普勒法(反射法)

　　基于多普勒效应，超声波照射到流体中的悬浮颗粒(泥沙、气泡、杂质等)时，颗粒反射的超声波会产生频率偏移(多普勒频移 Δf)，频移大小与颗粒运动速度(即流体流速)成正比，通过检测频移即可直接计算瞬时流速。

　　适用场景：流体含一定悬浮颗粒或气泡(如污水、河道水、工业废水)，即使水流存在局部扰动(如泵站出口、管道交汇处)，只要颗粒分布相对均匀即可稳定工作。该方案抗干扰能力突出，是污水监测等复杂工况的优选方案。

　　(三)液位-流量转换法(堰槽配套模式)

　　对于部分简化型设备，可搭配标准堰槽(如巴歇尔槽、三角堰、矩形堰等)使用。通过超声波探头非接触测量堰槽处的液位高度，再利用预设的堰槽水位-流量标定曲线，直接换算出流量。该方法无需测量流速，结构简单、成本较低，适合流量范围相对固定的场景，但需改造渠道安装堰槽，存在一定压损。

　　二、便携式明渠流量计的技术参数：衡量设备性能的关键指标

　　技术参数直接决定便携式明渠流量计的测量能力与适用范围，选型时需结合现场工况重点关注以下指标，同时需符合 HJ 15-2019《超声波明渠污水流量计技术要求及检测方法》等行业标准规范：

　　1.流速测量范围与精度：常规量程为 0.01~30m/s，高精度设备流速测量误差≤±1.0%;不同原理型号适配不同流速区间，多普勒法更适合低流速(<0.5m/s)复杂流体，时差法在中高流速下精度更优。

　　2.流量测量精度：搭配标准堰槽时误差≤±2.0%，非标渠道或复杂工况下误差≤±5.0%;多声道分层测量设备可通过数据建模抵消紊流影响，进一步提升精度。

　　3.水位测量参数：量程通常为 0~5m(可定制)，测量误差≤±2mm，盲区需≤10~30cm(不同频率探头差异);水位测量精度直接影响过流面积计算，是流量误差的核心来源之一。

　　4.探头性能与防护：流速换能器频率多为 1MHz，液位换能器为 200KHz 或 64KHz(根据测量距离选择);防护等级需达到 IP68.确保在浸没、潮湿、多尘环境下长期工作，部分低温工况需支持伴热功能。

　　5.环境适应性：工作温度范围-35℃~80℃，储存温度-40℃~85℃，相对湿度≤95%(无凝结);抗电磁干扰能力需满足工业现场要求，屏蔽线缆与接地电阻(≤4Ω)需符合规范。

　　6.数据与通信：支持瞬时流量、累计流量、水位、流速等数据显示与存储;具备 RS485/Modbus 接口，部分型号支持 GPRS/短信无线传输，可对接云监控平台实现远程运维。

　　三、便携式明渠流量计的应用场景：覆盖多领域流量监测需求

　　便携式明渠流量计的非接触特性与多工况适配能力，使其广泛应用于市政、环保、水利、工业等领域，核心应用场景如下：

　　(一)市政供排水与污水处理

　　污水处理厂进水口、出水口流量监测，用于核算处理效率与运营成本;市政雨水管网排放量监测，支撑城市防洪与内涝治理;合流制管网溢流口监测，为环境监管提供“浓度+总量"联动数据;厂内沉淀池、曝气池等工艺单元流量控制。

　　(二)工业废水排放与监控

　　化工、冶金、矿山等企业排污口在线监测，满足环保部门总量管控要求;厂区内各车间废水计量，用于成本考核与工艺优化;循环冷却水、工业冷却水排放流量监测，保障生产工艺稳定。

　　(三)水利工程与农业灌溉

　　河流、灌溉干渠/支渠流量监测，为水资源调度、农业水价改革提供数据;水库泄洪洞、溢洪道流量监测，保障水利设施安全运行;中小河流水文站数据采集，支撑防汛抗旱决策。

　　(四)特殊场景应用

　　矿山矿坑涌水量监测，保障开采安全;电厂冷却水引水/排水渠流量监测;科研实验中明渠流量精准测量，支持流体力学研究与工艺验证。

　　四、便携式明渠流量计的操作与选型要点：确保设备适配性与测量可靠性

　　正确的选型与规范操作是降低测量误差、延长设备寿命的关键，需重点关注以下环节：

　　(一)科学选型依据

　　1.根据流体特性选原理：清洁清水(如灌溉渠道)选时差法;含悬浮物/气泡的污水、河道水选多普勒法;

　　2.根据渠道条件选配置：标准矩形/梯形渠可选单声道设备，不规则渠或紊流明显区域选多声道分层测量设备;空间受限场景选一体式，远距离安装选分体式(探头与主机分离);

　　3.根据精度要求选配套：计量收费、环保验收等高精度需求需搭配标准巴歇尔槽/三角堰，并选择多参数校准功能设备;

　　4.根据环境选防护：低温结冰区域选带自限温伴热的探头;潮湿多尘环境确认 IP68 防护与密封线缆。

　　(二)规范安装要求

　　1.安装位置：需选择上游直管段≥15D、下游≥5D(D 为渠道当量直径)的稳定流段，避开弯头、阀门、泵出口等流态干扰源;必要时加装稳流板;

　　2.探头布置：探头需垂直于液面，发射范围内无障碍物;距水位距离需大于探头盲区，距渠底高度需覆盖测量水深;多声道设备需按分层间距均匀布置换能器;

　　3.线缆与接地：采用屏蔽双绞线，与动力电缆间距≥0.5 米，穿金属管敷设;主机与探头需单独接地，接地电阻≤4Ω，避免电磁干扰。

　　(三)操作校准规范

　　1.参数设置：准确输入渠道尺寸(宽度、深度、边坡系数)、堰槽类型等参数;根据实际工况调整测量周期(建议 1~5 秒);

　　2.定期校准：每年至少校准 1 次，环保监测场景每半年 1 次;采用标准液位计与流速仪进行动态校准，选取最小、常用、三个流量点验证，误差超调整 K 系数并备份参数;

　　3.数据审核：定期导出历史数据，分析流量曲线平滑度，异常突变需排查设备故障或工况变化。

　　五、便携式明渠流量计的维护保养与故障排查：保障长期稳定运行

　　便携式明渠流量计的维护核心是“预防为主、精准排查"，通过精细化管理降低故障发生率，提升数据可靠性。

　　(一)日常维护要点

　　1.探头清洁：每日巡检用软布蘸中性清洁剂擦拭探头表面，去除水垢、藻类、油污;污染严重区域(如污水处理厂)缩短至每周 1 次，加装防尘罩减少附着物;

　　2.线缆与接口检查：每月检查电源线、信号线接口，避免氧化、腐蚀与松动;屏蔽线缆需完好无破损，穿管处需固定牢固;

　　3.渠道维护：定期清理渠道内杂物(塑料袋、树枝)与堰槽喉道结垢，避免堵塞影响流态;每季度检查渠道断面是否变形，及时修正过流面积参数;

　　4.环境管理：高温环境为仪表箱加装散热风扇，低温环境开启伴热功能;定期检查接地系统，雷雨季节加强防雷防护。

　　(二)常见故障排查

　　1.读数不稳定/误差大：多为安装位置不当(流态干扰)、探头污染或水位参数错误;解决方案：调整安装位置并加装稳流板，清洁探头，重新校准水位-流量曲线;

　　2.无流速/流量显示：可能是探头与水面距离超盲区、接线故障或电源异常;排查：调整探头高度，检查线缆通断与电源电压(DC6V~24V)，用示波器验证超声波脉冲发射状态;

　　3.信号衰减/丢失：多普勒法多为流体悬浮物过少(无反射介质)，时差法多为气泡过多或探头角度偏移;解决方案：添加示踪颗粒(清洁流体)，加装消泡装置，重新校准探头角度;

　　4.通信故障：检查接口协议匹配性(如 Modbus 地址、波特率)，排查线缆接地与电磁干扰，无线模块需确认信号强度与资费状态。

　　六、便携式明渠流量计的发展趋势：智能化与场景化升级方向

　　随着物联网、大数据技术的融合应用，便携式明渠流量计正朝着三大方向升级：一是智能化提升，集成 AI 算法实现流态自适应校准、故障自动诊断，结合边缘计算降低数据传输压力;二是多参数融合，新增淤积厚度、水质(浊度、COD 关联)测量功能，实现“流量+水质"一体化监测;三是场景化定制，针对农业灌溉、矿山排水、生态流量监测等特殊需求，开发低功耗(太阳能供电)、小型化、轻量化设备，提升环境适配能力。

　　七、结语

　　便携式明渠流量计凭借非接触测量的核心优势，已成为明渠流量监测领域的核心设备，其性能表现直接决定水资源管理与环境监管的科学性。在实际应用中，需结合工况精准选型、规范安装，通过精细化运维保障测量精度与设备寿命。未来，随着智能化技术的深度融合，便携式明渠流量计将进一步突破场景限制，为水资源可持续利用与生态环境保护提供更有力的技术支撑。
